Csökkentse az új forrasztócsúcsokra szánt költségeket kiváló minőségű forrasztóón használatával. A Weller forrasztóhuzalok sorozata csúcsminőségű ötvözeteket kínál, amelyek minden bizonnyal megfelelnek az Ön elvárásainak.
A Weller csúcsminőségű forrasztóberendezéseket és tartozékokat gyárt. A közelmúltban saját márkás forrasztóhuzal-sorozatot is forgalomba hozott WSW néven. Minőségüknek köszönhetően nagy népszerűségre tettek szert, a gyártó pedig erre alapozva jelentősen kibővítette a kínálatot, ami az ötvözet és a folyasztószer változatait, a forrasztóhuzal átmérőjét, valamint a csomagolást érinti. A legkiemelkedőbb újdonság az „SCN” (SnCuNi) modern ötvözetből készült forrasztóhuzal. Magas hőmérsékleten rendkívül ellenálló az oxidációval szemben, aminek köszönhetően a kötések kifogástalan külsővel és elektromechanikus tulajdonságokkal rendelkeznek.
A Weller forrasztóhuzalok előnyei a hagyományos forrasztóónokkal szemben:
- a forraszcsúcsok meghosszabbított élettartama
- homogén mag folyasztószerrel
- jelentősen csökkentett fröccsenés
- a legjobb minőségű alapanyag
- típusok és változatok széles kínálata (ötvözet, huzalátmérő, folyasztószer)
A forraszanyag tulajdonságainak hatása a keletkező kötésekre és forrasztócsúcsok élettartamára
A forrasztóhuzalok, más néven forrasztóanyag, ón, valamint ólmozott és ólommentes forrasztóanyag általában különféle mikro ötvöző adalékanyagokat tartalmaznak, amelyek összetétele általában a gyártó „know-how”-ja, és nem hozzák nyilvánosságra.
Az azonban, hogy a különböző forraszanyagok tulajdonságai között észrevehető különbségek vannak, kevésbé ismert. Szélsőséges esetekben egy gyengébb minőségű (kevésbé optimalizált) forraszanyag akár felére csökkentheti a csúcsok élettartamát. Akorábbi, Több mint 100 új aktív forrasztócsúcs bármilyen forrasztás kialakításához cikk áttekintést nyújt a Weller aktív fűtött csúcsokról, amelyek alkalmasak mikroszkopikus munkákra, vagy akár hűtőbordák és LED-ek alumínium alapú PCB-re forrasztására.
Az SOS electronic termékszakértője, Martin Brestovič, így vélekedik a témával kapcsolatban:
„A jó minőségű forraszanyag nem csak arról ismerhető fel, hogy jó minőségű kötéseket lehet vele kialakítani, hanem arról is, hogy meghosszabbítja a forrasztócsúcsok élettartamát. Vagyis az olvadt forraszanyag (ötvözet) a használt folyasztószerrel együtt bizonyos mértékig mindig agresszív, és lassan, de biztosan koptatja a forrasztócsúcsot. Műszakilag is, de főleg kémiailag.“
A következő szempont a forrasztóhuzalban lévő fluxus homogenitása. Ideális esetben a fluxus egyenletesen oszlik el a teljes hosszon. Bár a forrasztóhuzalok gyártói maximális minőségére törekednek, előfordul, hogy a huzalmagban lévő fluxusban inhomogenitások jelennek meg, ami a forrasztott kötések minőségének egyenetlenségét okozhatja. A kézi forrasztás során leggyakrabban felmerülő kérdésekre és nehézségekre a Gyakorlati tanácsok a minőségi és hatékony kézi forrasztáshoz című cikkben kaphat választ.
A Weller WSW sorozatú forrasztóhuzalok előnyei és jellemzői

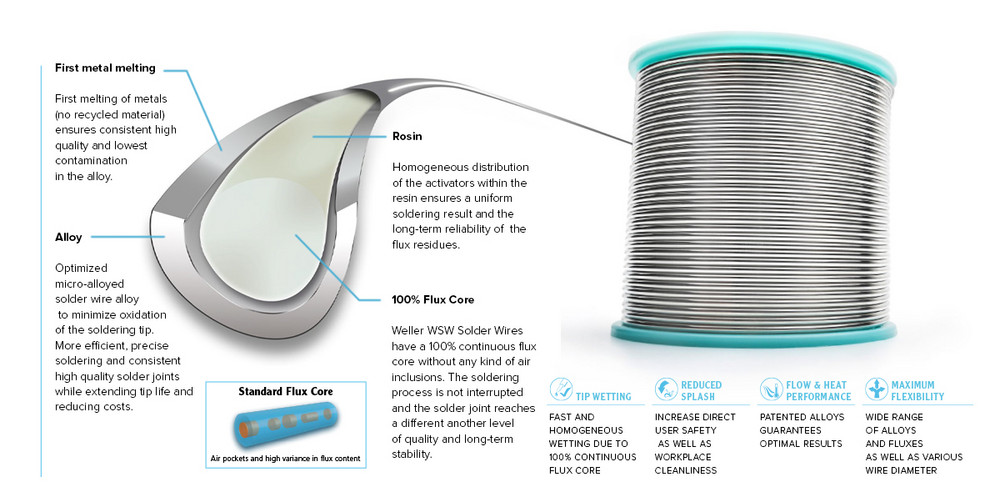

A Weller WSW sorozatú forrasztóhuzalok minden eddig említett nehézségre megoldást kínálnak. A gyártó mindenekelőtt garantálja a folyasztószer homogenitását a magban. A mikro repedések és egyenetlenségek nélküli, folyasztószeres, száz százalékig egynemű mag biztosítja a szabályos huzalolvadást és a problémamentes használatot, például automata huzaladagolóknál.
Nagy előnye a jelentősen csökkentett fröccsenés is, amely biztosítja a hatékony és tiszta munkavégzést, valamint a kiindulási alapanyagok legmagasabb minőségét, azaz a nagy tisztaságú alapanyagokat, hiszen azok az első olvasztásból származnak.
Végül, de nem utolsósorban nem szabad megfeledkezni arról sem, hogy a WSW sorozat összes forrasztóhuzal típusa megfelel a „no clean“ forrasztás követelményeinek. Forrasztás után nem szükséges letisztítani a visszamaradt anyagokat a PCB-ről.
A Weller WSW forrasztóhuzalok gyakori jellemzői közé tartozik még a csökkentett Fe-maratás, ami megnöveli a csúcs élettartamát és akár 70%-kal csökkenti a kopását, valamint a lehetséges magas forrasztási hőmérséklet és nagyon gyors nedvesedés még kihívást jelentő felületeken is, például enyhén szennyezett és oxidált anyagokon (különösen az M1 osztályú folyasztószeres változatoknál).

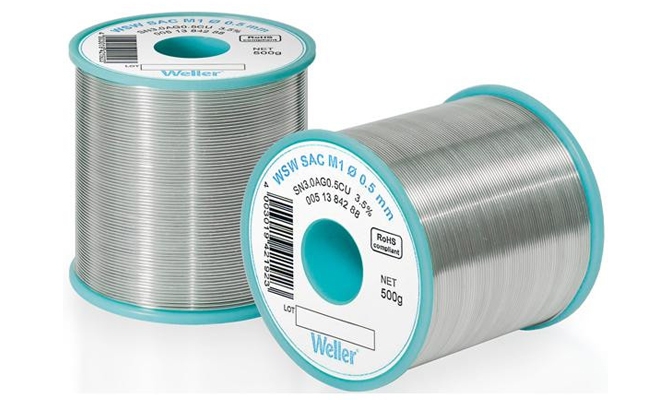

A WSW sorozatú forrasztóhuzalok öt típusának áttekintése
- WSW SAC M1
- WSW SAC L0
- WSW SC M1
- WSW SC L0
- WSW SCN M1
- A SAC ezüstöt tartalmazó ötvözetet jelöl, az az ón + ezüst + réz.
- Az SC gazdaságosabb ötvözetet jelöl ezüst nélkül, azaz ón + réz.
- Az SCN modern SCN ötvözetre utal, az az ón + réz + nikkel.
- Az M1 a halogenideket tartalmazó, közepesen aktív folyasztószerrel rendelkező változatokra vonatkozik, amely nem mindig ideális forraszthatóságú felületekre is alkalmas.
- Az L0 változat alacsonyabb aktivitású és halogenidmentes fluxusú változatokat jelöl. Még a legérzékenyebb felületeken is biztonságos, és a korrózió szempontjából magas fokú biztonság jellemzi.

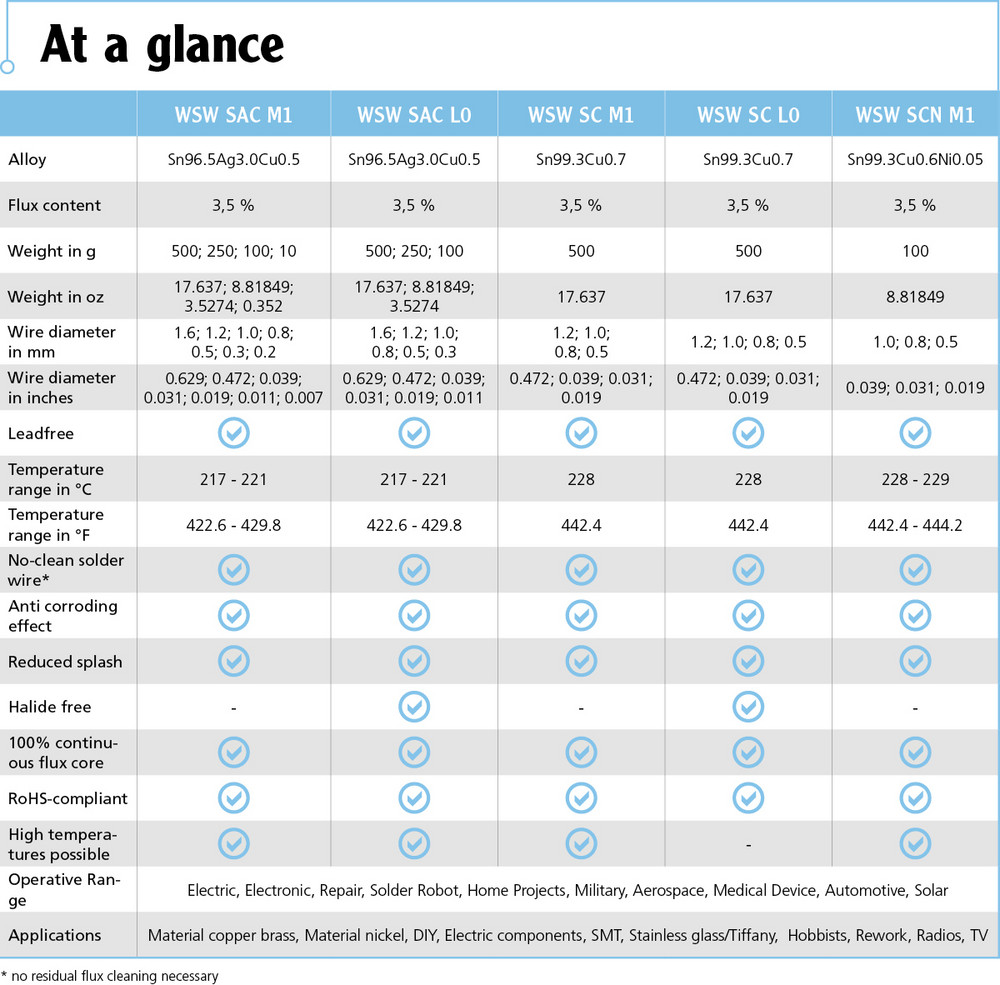

A WSW sorozatú Weller forrasztóhuzalok jellemzői
A táblázat a WSW Weller sorozatú forrasztóhuzalok elérhető típusainak és változatainak jellemzőit foglalja magába. Valamennyi típus a „no clean“ osztályba tartozik.

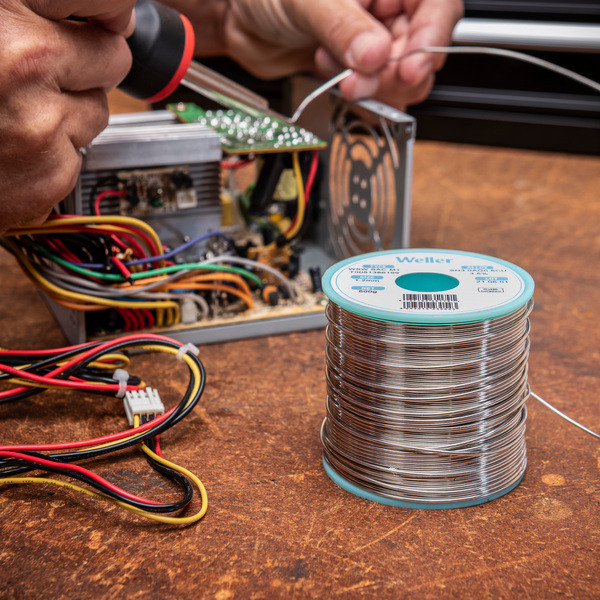

Tekintse meg a videót a Weller forrasztóhuzalok használatáról:
