Gépipar

Cserélhető fejű háromélű fúrók

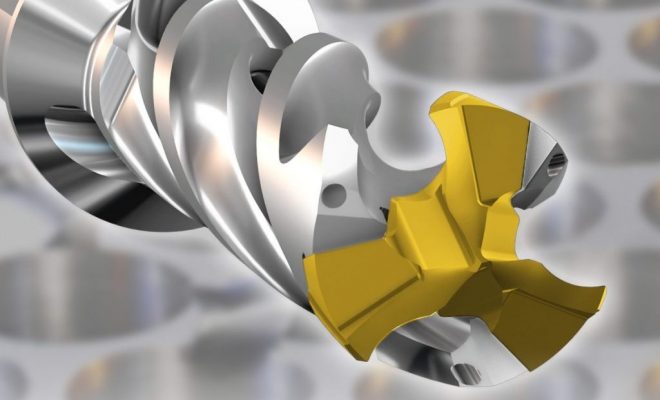

Az ISCAR bemutatja az új, megnövelt teljesítményű LOGIQ3CHAM fúrócsaládot. A termékcsalád cserélhető fejű háromélű fúrói jelentősen javítják a termelékenységet, és – a hagyományos kétélű fúrókhoz képest – akár ötven százalékkal is lerövidítik a megmunkálási ciklusidőt.

Az új termékcsaládot az ISCAR nagy sikerű SUMOCHAM fúrócsaládjából fejlesztettük ki. A fúrók átmérőtartománya 12 és 25,9 mm között van, a fúrásmélységátmérő aránya pedig 1,5, 3 és 5 D. Az új D3N fúrókkal akár 50%-os termelékenységjavulás érhető el, és ezzel párhuzamosan a SUMOCHAM fúrók kiváló teljesítményét is hozza. A LOGIQ3CHAM az ISCAR “nulla beállítási idő” jelmondata jegyében felhasználóbarát fúrórendszerrel könnyít.

H3P FÚRÓK

  • Elérhető a 12-25,9 mm átmérőtartományban, 0,1 mm-es lépésközzel
  •  Az egységes geometria ISO P és ISO K anyagokhoz egyaránt használható
  •  A hosszabb és kiszámítható élettartam érdekében a H3P fúróknak IC908 TiAlN PVD anyagú nanoréteg-bevonata van
  •  Az egyedi hullámos és polírozott vágóélek gondoskodnak a legjobb forgácsformáról és a könnyű forgácseltávolításról
  •  A szabadalmaztatott konkáv vágóélek sima belépést, kiváló középpontozást és egyenletes fúrást tesznek lehetővé
  •  A szabadalmaztatás alatt álló, erős és precíz geometriáknak köszönhetően a fúró ellenáll a nagyobb forgácsolóerőknek is
  •  A 15°-os sarokletörés növeli a kopásállóságot és erősíti a sarkokat
  •  A fecskefarok alakú rögzítőpofák megakadályozzák, hogy a fúró visszahúzás közben kikerüljön a fészekből

D3N FÚRÓ SZÁR

  • 1,5 D, 3 D, és 5 D kivitelben kapható
  • A sima és könnyű forgácseltávolításról három nagy forgácshorony polírozott felület gondoskodik
  • A belső hűtőfolyadék-csatornák gondoskodnak a fúrás közbeni hatékony hűtésről és kenésről
  • A kopásállóság érdekében a szerszámtest kiemelkedő keménységű, legjobb minőségű acélból készül
  • A lapkafészek kialakítása ellenáll a megterhelő megmunkálási-forgácsolási körülményeknek is, valamint könnyű és gyors indexálást tesz lehetővé
  • A különleges élszög tartós szerszámszerkezetet eredményez, amely ellenáll a nagy axiális erőknek

Szabadalmaztatott Horonyforma

  • Az optimális teljesítményhez javasolt a külső pontok vagy a központ ütéstűrését legfeljebb 0,02 mm-rel korrigálni
  • A magas ütéstűrés befolyásolja a fúró teljesítményét, a szerszámélettartamot és a furatminőséget

  • A LOGIQ3CHAM fúrók ferde felületen is használhatók – legfeljebb 12°-ig. A 12°-nál nagyobb ferdeségű felületek 5 mm-nél nem mélyebb fúrásakor 30-50%-kal csökkenteni kell a belépési előtolást, vagy előpontozássál vagy előfúróval meg kell előzni a fúróeltérést vagy a gyenge fúrásteljesítményt
  • A fúrási művelet megszakítása közvetlenül kihat a furat pontosságára, minőségére és a fúró élettartamára
  • Új LOGIQ3CHAM fúrókulccsal

www.iscar.com
